Schneider ILM1001P01A0000 が実用的な統合サーボ ソリューションである理由は何ですか?

最新の機械オートメーションでは、モーションのパフォーマンスはモーターの出力だけでは決まりません。 エンジニアは、キャビネットのスペース、配線の複雑さ、フィードバックの精度、 設置要件、トルク容量、長期保守性。のシュナイダー ILM1001P01A0000サーボを組み合わせることでこれらの課題に対処します モーターと統合されたドライブ アーキテクチャを 1 つのフィールド取り付けモーション コンポーネントに統合しました。

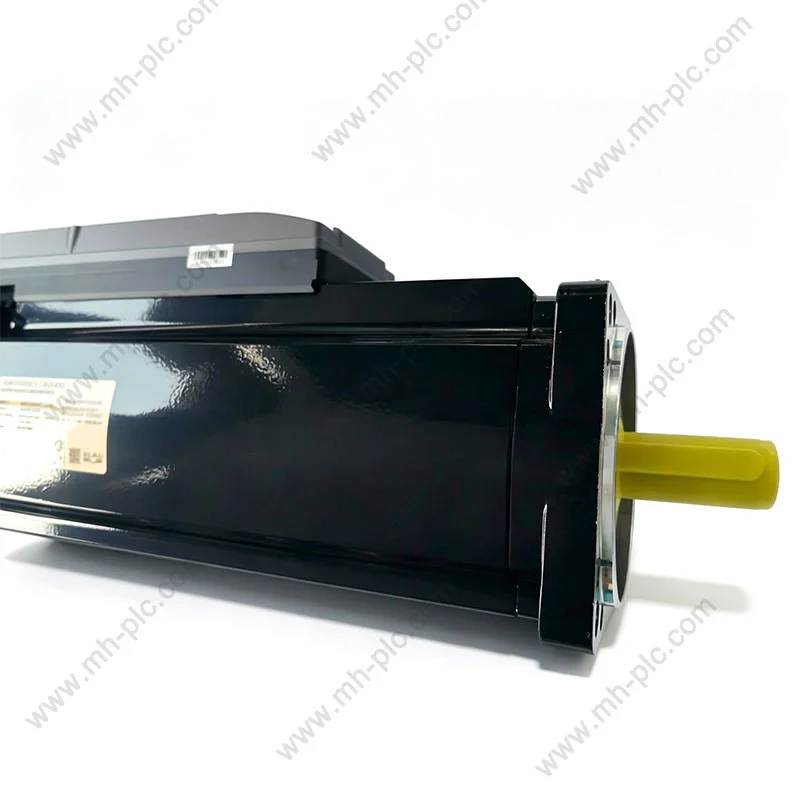

シュナイダー ILM1001P01A0000 を理解する

シュナイダー ILM1001P01A0000 は、従来の単なるスタンドアロン サーボ モーターではありません。 これは Lexium 62 ILM ファミリに属しており、駆動電子機器とモーターを統合しています。 モーションコンポーネントを機械機構の近くに配置できるようになります。 すべての駆動電子機器を中央制御キャビネット内に留めておく必要がなくなります。 シュナイダーエレクトリックは、このデバイスを 100 mm モーターを備えた統合ドライブとして識別しています フランジ、シングル モーター スタック、スムーズ シャフト、SinCos シングル ターン フィードバック、ブレーキなし。

このアーキテクチャは、モジュール式マシンにとって特に価値があります。代わりに 従来のモーターとキャビネットドライブの配置を中心にあらゆる動作軸を設計し、 機械製造者は、モーション コンポーネントを個々の機械モジュールの近くに分散させることができます。 その結果、マシン アーキテクチャがよりクリーンになり、拡張がより簡単になる可能性があります。 複数の独立した軸が必要です。

主な仕様の概要

正しい技術的識別は、交換用サーボを選択する際の最初のステップです コンポーネント。以下の仕様はメーカーの製品データに基づいています およびサポート技術文書。

仕様は常にメーカーの最新ドキュメントと照らし合わせて確認する必要があります。 インストール前の正確なマシン構成。

統合サーボアーキテクチャがどのように役立つか

従来のサーボ システムは通常、モーターとドライブを分離しています。このアレンジメント 非常にうまく機能しますが、かなりのキャビネットスペース、電源ケーブル、 フィードバック配線、および機械に多くの軸が含まれる場合の追加のエンジニアリング作業。

ILM アーキテクチャは、ドライブを直接統合することにより、異なるアプローチを採用しています。 サーボモーター。モジュール式機械の場合、これによりモーション ハードウェアの量を削減できます。 それは主電気キャビネットに集中する必要があります。

配線、キャビネットの容積、設置時間の実際の削減量は、環境によって異なります。 完全なシステム設計。したがって、これらの利点はマシン レベルで評価する必要があります。 モーターの仕様だけから推測するのではなく、

解決できるモーションコントロールの一般的な問題

サーボモーターの選択は、機械の問題から始める必要があります。 カタログ番号。いくつかの繰り返し発生する問題が統合サーボ技術を魅力的なものにしている 最新の機器ビルダー向け。

1. 限られた電気キャビネットのスペース:多くのサーボ軸を備えたマシンは、貴重なキャビネットの容積をすぐに消費してしまう可能性があります。あ 分散アーキテクチャは、一部のモーション機能を軸の近くに移動するのに役立ちます。
2. 複雑なモータードライブ配線:従来のシステムには、個別のモーター電源、フィードバック、および制御接続が含まれる場合があります。 適切に設計された統合アーキテクチャにより、全体の複雑さを軽減できます。 接続戦略。
3. 困難なモジュール式マシンの拡張:機械にはオプションのステーションや追加のモーション モジュールが必要になることがよくあります。分散型 サーボ アーキテクチャは、より柔軟な機械レイアウトをサポートできます。
4. 位置の不一致:動作を制御するには、信頼性の高いフィードバックが不可欠です。 ILM1001P01A0000 は、 絶対的なシングルターン SinCos Hiperface フィードバック システム。
5. 交換の不確実性:シャフト、ブレーキ、フィードバック、パワー、 取り付け仕様によっては互換性の問題が発生する可能性があります。

Performance Features That Matter in Practice

シュナイダー ILM1001P01A0000 の最も重要な特徴の 1 つは、 パワー、トルク、速度、フィードバックの関係。このユニットは公称 600 W を供給します 出力と公称速度 3000 rpm。公称トルクは1.9N・mですが、 連続ストール トルクは 2.5 N·m、ピーク ストール トルクは 9.6 N·m と規定されています。

これらの数値は、互換性のある動作定格として解釈されるべきではありません。のために たとえば、最大トルク能力は、機械が継続的に動作できることを意味するものではありません。 9.6N・mで。実際のデューティ サイクル、加速プロファイル、熱状態、および動作 コントローラーの設定によって、特定のアプリケーションが適切かどうかが決まります。

フィードバックも重要な考慮事項です。モデルは絶対的なシングルターンを使用します。 128 周期の SinCos Hiperface フィードバック システム。このフィードバック アーキテクチャは、 特に位置決めと速度フィードバックを制御するアプリケーションに関連します はマシンのパフォーマンスの中心となります。

適切な産業用途

ILM1001P01A0000 は PacDrive 3 エコシステムの一部であるため、特に 調整されたサーボ動作を必要とする自動機械に関連します。正確な 適合性は完全なコントローラーとマシンのアーキテクチャによって異なります。

モデルが自動的にこれらのすべてのマシンに適しているとみなされるべきではありません。 カテゴリー。アプリケーションエンジニアリングは、特に垂直用途において依然として不可欠です 軸、高慣性負荷、高サイクル機械、または異常な機械的環境 または熱条件。

インストールと統合に関する考慮事項

インストールを成功させるには、機械的な互換性が必要です。 ILM1001P01A0000 100 mm のモーター フランジと 19 mm のシャフト直径、40 mm のシャフト長を使用します。 取り付け構造には 4 つの取り付け穴が含まれています。

• 機械的に取り付ける前に、モーターのフランジ寸法を確認してください。
• カップリングまたはトランスミッションと照らし合わせて 19 mm のシャフト直径を確認してください。
• シャフトの長さとメカニカルクリアランスを確認してください。
• 取り付け穴のパターンと留め具の要件を確認してください。
• アプリケーションに保持ブレーキが必要ないことを確認します。
• フィードバックと制御システムの互換性を確認します。
• 完全なモーション システムの定格電源要件を確認してください。
• 温度、汚染、湿気などの環境条件を確認します。
• 適切なケーブル、コネクタ、接地および保護措置を使用してください。

保持ブレーキなしの仕様となります。これは特に重要です サーボ電源投入時に負荷を静止させておく必要がある垂直軸またはアプリケーション が削除されます。このような場合、機械設計者は、独立したコンポーネントかどうかを判断する必要があります。 機械的な保持ソリューションまたは別のモーター構成が必要です。

正確な電気的仕様については、シュナイダーの製品ドキュメントを参照してください。 設置に適用される機械要件、試運転要件、および安全要件。

ご注文前にご確認いただきたいこと

購入者が部品番号と部品番号だけを確認するため、交換プロジェクトは失敗することがよくあります。 物理的な外観。より適切な購入プロセスでは、完全な構成が検証されます。

在庫状況は地域や流通チャネルによっても異なる場合があります。シュナイダーエレクトリックの 現在の製品リストでは、このモデルは米国での非在庫製品であることがわかります。 流通状況に応じて異なるため、購入者は現在のリードタイムと地域を確認する必要があります。 即時の在庫を想定するのではなく、入手可能性を重視します。

メンテナンスと信頼性に関する考慮事項

サーボ システムは精密な動作コンポーネントであるため、予防保守に重点を置く必要があります。 モーター単体ではなく、機械および電気システム全体を対象としています。

1. 機械的な接続を検査します。取り付け金具、カップリング、トランスミッションコンポーネントに緩みや緩みがないか確認してください。 異常な磨耗。
2. 動作動作を監視します。予期せぬ振動、騒音、温度上昇、または位置ずれが発生する可能性があります。 機械的または電気的な問題が発生しています。
3. ケーブル接続を確認します。電源とフィードバックの接続に損傷、緩み、汚れがないかどうかを検査します。
4. アプリケーションの負荷を確認します。徐々にペイロードを増やしたマシンは、最終的には元のペイロードを超える可能性があります モーションデザイン。
5. 正しい環境条件を維持します。指定された IP54 保護は、外部にさらす許可として解釈されるべきではありません。 追加の評価なしで、あらゆる環境にモーターを使用できます。
6. 正しい交換手順を使用してください。交換はシュナイダー社の関連文書と機械の安全性に従う必要があります。 手順。

メンテナンスの目的は、単にモーターを動かし続けることだけではありません。守ることです 位置決め精度、予測可能なサイクル性能、機械的安全性、および全体的な 機器の可用性。
