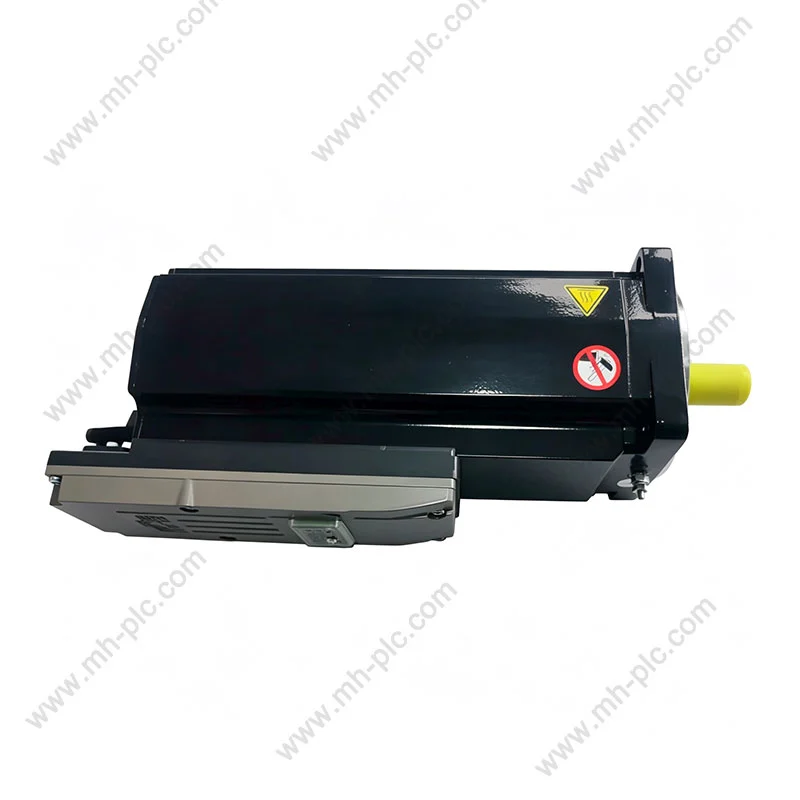

のシュナイダー ILM1003P01A0000は、より分散されたモーション コントロール アーキテクチャを求める機械製造業者向けに設計された統合サーボ モータとドライブです。 100 mm フランジ、3.5 Nm 定格トルク、5.8 Nm ストール トルク、3000 rpm 定格速度、統合電子機器、および絶対 SinCos シングルターン フィードバック システムを備えたこのモデルは、従来のキャビネットに取り付けられたサーボ ドライブが配線とスペースの問題を引き起こす機械のレイアウトを簡素化できます。
最新の自動化装置では、多くの場合、正確な位置決め、コンパクトな機械構造、信頼性の高いフィードバック、および簡素化されたコミッショニングが必要です。のシュナイダー ILM1003P01A0000は、モータとサーボドライブの機能を統合されたフィールド取り付けユニットに統合することで、これらの要件に対処します。このアーキテクチャにより、モジュール式マシンのコンセプトをサポートしながら、従来制御キャビネット内に設置されていた機器の量を削減できます。
この記事では、ILM1003P01A0000 の主な特徴、その統合アーキテクチャがどのように機能するか、どこで役立つか、エンジニアが確認すべき仕様、既存ユニットまたは交換ユニットを調達する際に重要な購入考慮事項について説明します。また、設置前に正確なモデルを識別することが重要である理由も説明します。
シュナイダー ILM1003P01A0000 は、Lexium 62 ILM ファミリの統合サーボ モーターです。モーターと駆動電子機器が別個のコンポーネントとして取り付けられる従来のサーボ構成とは異なり、統合型 ILM ユニットはモーション制御電子機器とモーター アセンブリを組み合わせます。
シュナイダー エレクトリックでは、このモデルを、100 mm フランジ、5.8 Nm ストール トルク、3000 rpm 速度、滑らかなシャフト、SinCos シングルターン 128 フィードバック、ブレーキなし。このモデルは、駆動電子機器をモーターと機械モジュールの近くに移動することを目的とした分散サーボ アーキテクチャに関連付けられています。
この区別は、既存のコンポーネントを交換するエンジニアにとって重要です。 ILM1003P01A0000 は、単なる一般的な 1.1 kW AC モーターではありません。フィードバック構成、統合ドライブ アーキテクチャ、機械的寸法、通信要件、および電気的特性のすべてがマシンに適合する必要があります。
統合サーボの背後にある主なコンセプトは分散化です。従来のモーション システムでは、サーボ アンプを制御キャビネット内に配置し、電源ケーブルとフィードバック ケーブルを介してモータに接続することがよくあります。統合されたサーボは、重要な駆動電子機器をモーター側アセンブリに転送します。
このアプローチは、独立したモジュールで構築されたマシンに特に役立ちます。各モーション モジュールには独自のサーボ モーターと関連電子機器を含めることができ、マシン アーキテクチャは適切な接続を介して通信と電力分配を処理します。
その結果、異なる機械設計哲学が生まれました。中央のキャビネット内にすべてのモーションコンポーネントを集中させる代わりに、選択された制御機能が機械全体に分散されます。
モデル番号を理解するだけでは、安全に交換するには十分ではありません。次の仕様は、ILM1003P01A0000 を評価するエンジニアにとって有用な技術的出発点となります。
| パラメータ | ILM1003P01A0000 | なぜそれが重要なのか |
|---|---|---|
| 製品ファミリー | レクシウム 62 ILM | システムのアーキテクチャと互換性を決定します |
| タイプ | 一体型サーボモーター/ドライブ | モーター機能とドライブ機能を組み合わせた |
| フランジ | 100mm | 機械的設置の場合に重要 |
| 定格速度 | 3000rpm | サイクルタイムと機械のダイナミクスに影響を与える |
| 定格トルク | 約3.5N・m | 連続負荷評価に使用 |
| ストールトルク | 5.8Nm | 低速・高負荷条件対応 |
| フィードバック | SinCos シングルターン、128 | モーションのフィードバックとコミッショニングに重要 |
| 軸 | スムーズなシャフト | 機械的カップリングと一致する必要があります |
| ブレーキ | ブレーキなし | 垂直軸および保持荷重アプリケーションにとって重要 |
独立したディストリビュータのデータによれば、このユニットはアブソリュートエンコーダ、有効電力約 1.1 kW、IP54 保護、および 100 × 100 mm の取り付け構成を備えた AC サーボモータであることが特定されています。これらの詳細は、正確なマシンおよび地域バージョンに該当する技術文書と常に照合する必要があります。
サーボモータは馬力や定格トルクだけで選ばれるわけではありません。加速、減速、位置の維持、コマンドへの応答、負荷の変化下で繰り返し動作する能力も同様に重要です。
3000 rpm の定格速度と約 3.5 Nm の定格トルクを備えた ILM1003P01A0000 は、単純な定速動作ではなく制御された回転動作を必要とするモーション アプリケーションに適合します。統合されたフィードバック システムにより、制御アーキテクチャがローターの位置を監視し、閉ループ動作制御をサポートできるようになります。
約 5.8 Nm のストール トルク仕様は、加速および一時的な負荷条件を評価する場合に特に重要です。ただし、エンジニアはストール トルクを連続動作定格として扱うべきではありません。実際の負荷の計算では、加速度、デューティ サイクル、慣性、ギアボックス比、摩擦、機械の方向、周囲条件、および完全な駆動システムを考慮する必要があります。
反射負荷慣性、加速度プロファイル、機械的トランスミッション、またはフィードバック構成が不適切に一致している場合、モーターは適切な公称トルクを持っていても、性能が低下する可能性があります。定格出力だけでサーボを選択するのではなく、常に動作軸全体を評価してください。
統合されたアーキテクチャにより、このタイプのサーボは、複数の軸、コンパクトなレイアウト、モジュール構造が重要となる自動機械にとって特に魅力的です。
軸の要件がモーターの能力と一致する場合、インデックス、送り、位置決め、マテリアルハンドリングなどの協調動作に適しています。
コンベヤ、搬送モジュール、自動ハンドリング機構における制御された回転運動をサポートできます。
分散アーキテクチャは、個々の機械モジュールが専用のサーボ動作を必要とする場合に有利です。
閉ループ位置決めと協調制御が必要な機械軸に役立ちます。
アプリケーションの適合性は、常に実際の軸の要件に基づいて確立する必要があります。機械的に互換性のあるモデルでも、電気インターフェイス、通信アーキテクチャ、負荷プロファイル、フィードバック要件が異なる場合は、適合しない可能性があります。
一体型サーボの最大の利点は、単に 2 つのコンポーネントが組み合わされることではありません。より大きな利点は、マシンの物理的な設計方法を変更できる可能性があることです。
これらの利点は、機械が最初から分散動作を中心に設計されている場合に最も価値があります。通信、配電、冷却、ケーブル配線、およびソフトウェア要件を確認せずに統合サーボを従来のシステムに改造すると、不必要な試運転の問題が発生する可能性があります。
部品番号を正しく特定することは最初のステップですが、それが最終ステップではありません。 ILM1003P01A0000 をインストールする前に、エンジニアおよび保守チームは次の点を確認する必要があります。
2 つのサーボ モーターは、異なるフィードバック システム、コネクタ、通信プロトコル、または制御アーキテクチャを使用しながら、同様の寸法と定格電力を持つことができます。視覚的な一致は、電気的またはソフトウェアの互換性の十分な証拠ではありません。
メンテナンス チームにとって、確立された産業オートメーション製品に関する最大の課題の 1 つは、機械が長年稼働しているときに正確なコンポーネントを入手することです。
現在、シュナイダー エレクトリックの地域ページでは、このリファレンスに関するさまざまなライフサイクル情報が提供されています。ある公式地域ページには、ILM1003P01A0000 は 2023 年 2 月に製造中止され、直接の代替品はリストされていないと記載されていますが、別の地域ページでは、2025 年 9 月に標準サービスが終了すると報告されています。つまり、購入者は、オンラインのリストが現在の工場での在庫状況を自動的に表していると想定すべきではありません。
メンテナンスまたは機械の修復のためにユニットを購入する場合は、次の点を考慮してください。
| チェック | 理由 |
|---|---|
| 部品番号 | 類似しているが互換性のないモデルを注文できなくなります。 |
| 商品状態 | 新品、未使用、再生品、中古品にはさまざまなリスクが伴います。 |
| パッケージとラベル | 身元確認やトレーサビリティの確認に役立ちます。 |
| ドキュメント | 仕様や設置要件の確認に役立ちます。 |
| ライフサイクルステータス | 長期的な機械のメンテナンスを計画する際に重要です。 |
| 互換性 | 交換品は完全なモーション システムと一致する必要があります。 |
信頼できる産業用部品のサプライヤーは、明確な製品識別、状態情報、入手可能な場合は技術文書、および在庫状況に関する透明性のあるコミュニケーションを提供できる必要があります。
サーボの信頼性はモーター自体以外にも大きく依存します。機械的な調整、ケーブルの配線、環境条件、コントローラーの構成、および熱管理はすべて耐用年数に影響します。
サーボを交換する場合、試運転には単に機械に電力を供給する以上のことが含まれる必要があります。フィードバック認識、モーターパラメータ、方向、制限、加速度、減速度、機械的負荷、および安全機能はすべて、機械メーカーの手順に従ってチェックする必要があります。
サーボモーターとドライブが一体化された製品です。この製品は、完全に別個のキャビネットに取り付けられたサーボアンプを必要とする従来のモーターとして機能するのではなく、モーターを統合された駆動電子機器と組み合わせています。
指定された定格回転数は 3000 rpm です。正確な動作点は、トルク、負荷、加速度、デューティ サイクルの要件とともに評価する必要があります。
いいえ。指定されたバージョンにはブレーキがありません。これは、電源が遮断された後にモーターが負荷を機械的に保持する必要がある垂直軸またはアプリケーションの場合に特に重要です。
この製品は、SinCos シングルターン 128 フィードバック構成で仕様化されています。フィードバックの互換性はサーボ動作の基本であるため、交換前に正確なコントローラーとシステム構成を確認する必要があります。
100mmフランジを使用したモデルです。ただし、設置前に機械の取り付け寸法を機械の図面と照合して確認する必要があります。
入手可能かどうかは地域と供給チャネルによって異なります。シュナイダー エレクトリックの公式地域ページには、廃止またはサービス終了の情報を含む、このリファレンスのライフサイクルの変更が表示されます。購入者は、サードパーティの株式リストだけに依存するのではなく、現在の在庫状況とサービスのステータスを確認する必要があります。
必ずしもそうとは限りません。交換品は、機械的寸法、トルク、速度、電気的特性、フィードバック、通信、ソフトウェア構成、および機械アーキテクチャについて評価する必要があります。同じ定格出力のモーターが自動的に適切な代替品となるわけではありません。
シュナイダーのサーボ製品には、シャフト設計、フィードバック システム、ブレーキ構成、定格、その他の仕様が異なる、密接に関連したモデル番号がある場合があります。完全な ILM1003P01A0000 リファレンスを確認すると、互換性のないコンポーネントを受け取るリスクを軽減できます。
のシュナイダー ILM1003P01A0000は、サーボ モーターとドライブ機能がコンパクトなマシン側ユニットに統合された分散モーション制御アプローチを表します。 100 mm のフランジ、約 3.5 Nm の定格トルク、5.8 Nm の失速トルク、3000 rpm の速度、スムーズなシャフト、SinCos シングルターン フィードバック、およびブレーキなしの構成により、既存の機械のコンポーネントを評価する際には正確な仕様の一致が不可欠になります。
機械製造業者にとって、統合アーキテクチャは、モジュール式の機器設計と制御キャビネットの構成において有意義な利点を提供できます。ただし、メンテナンス チームにとって最も重要な問題は、正しい元のコンポーネントを調達し、そのライフサイクル ステータスを確認することかもしれません。公式の地域情報は、モデルのライフサイクルが変更されたことを示しているため、購入の決定には、製品の状態、文書、互換性、および将来のメンテナンス計画を含める必要があります。
東莞南城茂匯機械設備貿易有限公司 は、モデル番号、技術要件、製品状態、調達詳細の確認を支援することで、産業オートメーション コンポーネントを探している顧客をサポートできます。 Schneider ILM1003P01A0000 を使用する装置を保守している場合は、完全な部品番号と機械要件を提供することで、調達プロセスをより正確かつ効率的に行うことができます。
交換用ユニットを探している場合でも、互換性を確認している場合でも、既存のオートメーション システムのメンテナンスを計画している場合でも、製品を正確に特定することが最初のステップです。お客様の要件について話し合い、正確なモデルを確認し、利用可能な調達ソリューションを検討するには、Dongguan Nancheng Mao Hui Machinery Equipment Trading Co., Ltd. にお問い合わせください。
