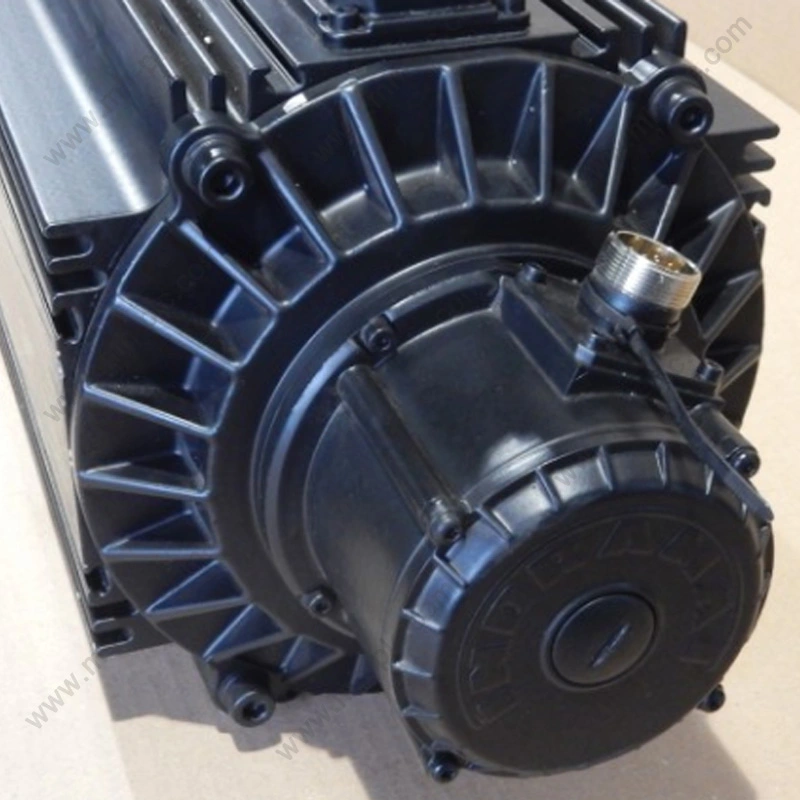

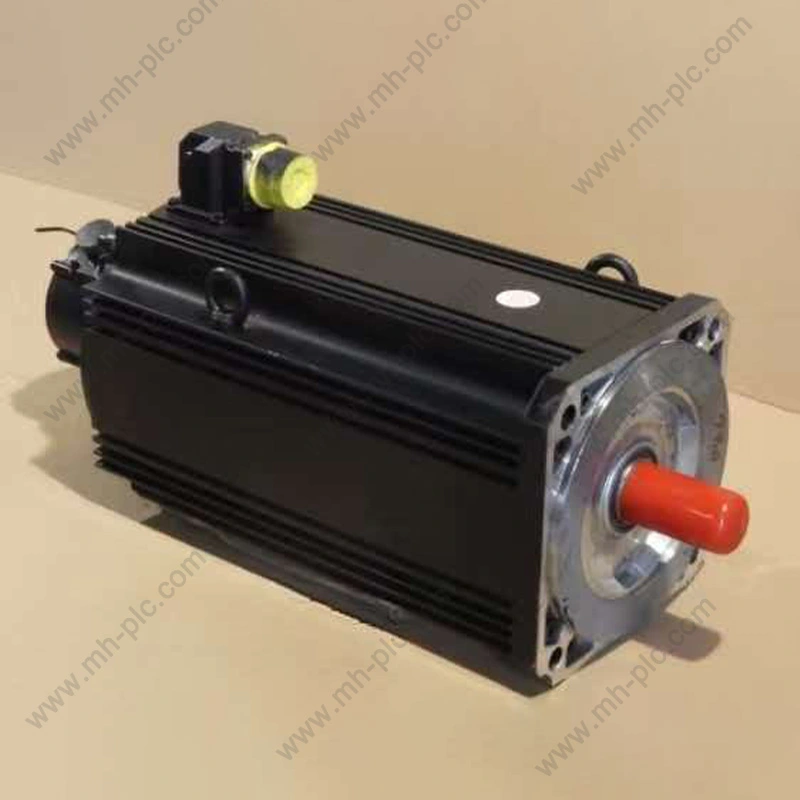

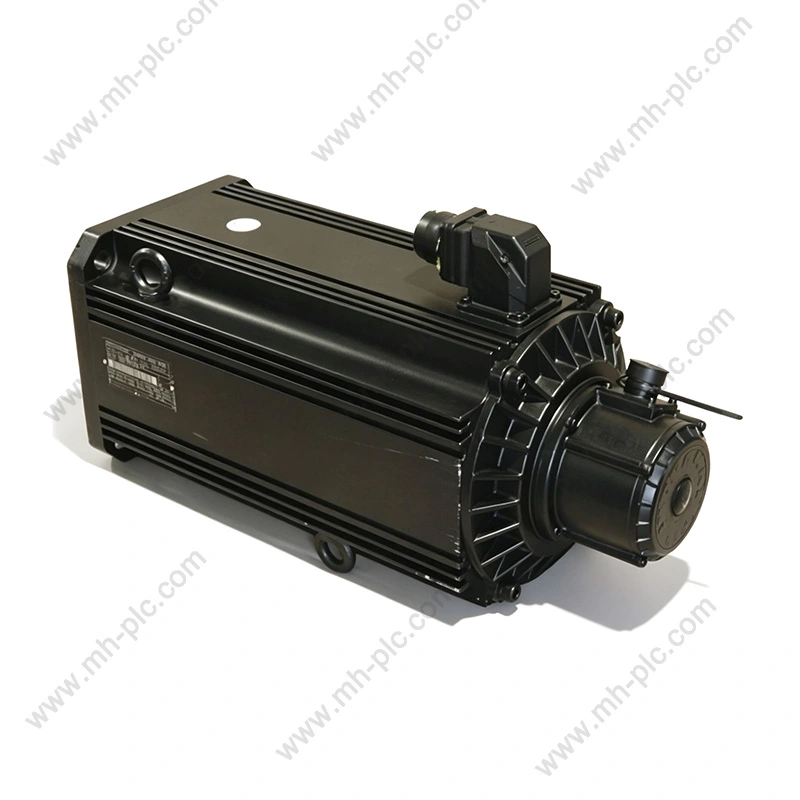

レックスロス MDD112B-N-020-N2L-130GA0

Mao Hui Machinery は、自動化機器の専門的で信頼できるサプライヤーです。私たちは、多くの商品を同日に出荷し、多くのお客様の問題を解決できることを誇りに思っています。 Rexroth MDD112B-N-020-N2L-130GA0 デジタル AC サーボモーターは、ロングストロークの高耐久送り、高速一定張力、および多軸同期精密プロセス向けに特別に設計されています。高トルク、超高位置決め精度、全天候耐久性という 3 つの主要な利点を兼ね備えています。自動化された生産ラインのアップグレード、工作機械のスペアパーツの交換、新しい装置の完全な機械マッチングの提供に最適なドライブユニットです。

お問い合わせを送信

製品説明

中国の専門サプライヤーとして、Mao Hui Machinery は公称速度 2000 rpm の Rexroth MDD112B-N-020-N2L-130GA0 を提供しています。静止時に 38.0 Nm の連続トルクを提供でき、高負荷 CNC に強力で安定したパフォーマンスを保証します。軸アプリケーション。位置決めデータは、統合されたデジタルサーボフィードバック (DSF) エンコーダを通じて送信されます。正確な調整のために高解像度信号をコントローラーに送信します。モーターの心出し径は130です mm で、電源ケーブルとフィードバックケーブルは A 側から引き出されており、カップリングの周りの配線を維持するのに役立ちます。保護装置が妨げられていないこと。

コア技術仕様パラメータ

定格回転速度	2000RPM
連続静的トルク	38.0Nm
センタリング直径	130mm
保護レベル	IP65
モーターサイズ	498X140X140mm
重さ	約59kg
設置タイプ	静的、要素の影響を受けない
お掃除のご提案	頻繁なスチーム洗浄は避けてください

注: この Rexroth MDD112B-N-020-N2L-130GA0 はメーカーで生産中止になりました。必要な場合は速やかにご連絡ください。

主な用途:

ハイエンドCNC工作機械業界

Rexroth MDD112B-N-020-N2L-130GA0 は、CNC マシニングセンター、精密フライス盤、旋盤、研削盤などの高精度加工装置の送り軸を安定した動力で支え、工作機械の動作軸など。例えば：

CNCマシニングセンターのモーションコントロール。

精密機械加工装置;

自動工具交換システムの推進。

高精度位置決めプラットフォーム。

電池式新エネルギー生産ライン設備

印刷・製紙自動化装置

Rexroth MDD112B-N-020-N2L-130GA0 は、印刷装置、巻き取り装置、紙の自動化システムに適しています加工装置など。給電、伝送、位置決めなどの機構に電力を供給します。

包装自動化生産ライン

高速供給、仕分け、包装、機械組立て、充填装置、シールを完了するために必要機器、自動箱充填システム、正確な位置決めなど。サーボシステムの応答速度と制御精度。

食品およびタバコの自動化生産ライン

食品機械、自動包装機、タバコなどのモーションコントロール部分に使用可能生産ライン、装置動作の正確な実行を実現します。設備稼働効率の向上と生産プロセスにおける機器のダウンタイムのリスクを軽減します。

自動車部品加工装置

自動車部品加工センター。

自動組立装置;

精密検査装置;

自動化された生産補助装置。

定期的なメンテナンスの推奨事項

メンテナンス用品	推奨検査内容
日常点検	動作音、振動、温度、アラーム状態
定期点検	ケーブル接続、設置固定、機器の清掃
運用保守	負荷状態、フィードバック信号、動作精度
障害の防止	パラメータチェック、異常記録、装置状態解析

Q&A

Q1: 装置の電源を切って再起動すると、座標が乱れたり、原点が失われたりする原因は何ですか?

A: Rexroth MDD112B-N-020-N2L-130GA0 には、N2L マルチターン絶対位置エンコーダが装備されています。内蔵バックアップバッテリーにより複数回転位置を記憶します。バッテリーの使用が 3 ～ 5 年を超えると、電圧が低下して電力供給が不足すると、停電時に位置データが失われます。さらに、エンコーダプラグへの水の浸入、ケーブルの断線、エンコーダディスク上の油の蓄積も原因となります。異常な位置の原因となります。解決策: エンコーダの内蔵バッテリーの電圧を確認し、電圧が下がっている場合は交換してください。 3V未満。定期的にコネクタを清掃し、ケーブルの保護措置を講じてください。

Q2: ドライバーはエンコーダー通信障害 F8078 を頻繁に報告します。トラブルシューティングの方法は?

A: 1. エンコーダの高柔軟性ケーブルを確認してください。内部の芯線は断線しやすいです。往復運動部品。

2. プラグを開け、ピンが酸化、破損、または油で腐食していないか確認します。

3. モーターの振動によりエンコーダの取り付けが緩み、エンコーダディスクがオフセットしている。

4. 接地が不十分だと電磁障害が発生します。トラブルシューティング方法：予備のエンコーダケーブルを交換してください。テストを行ってプラグを清掃し、機器の信頼性の高い単一点接地を確保します。

Q3: エンコーダを交換したら、モーターの揺れが激しくなり、回転しなくなったのですが？

A：エンコーダ交換後、磁極識別とエンコーダゼロ点補正を行っていませんでした。 N2L 絶対位置エンコーダは、IndraWorks ソフトウェアを通じて磁極に合わせて校正する必要があるため、ドライバーがローターの位相を正しく識別でき、キャリブレーション後にモーターが正常に動作できること。完成しました。
